Agregat falcujący – kluczowe urządzenie w produkcji tektury falistej

Agregat falcujący to specjalistyczne urządzenie przeznaczone do produkcji tektury falistej dwu-, trzy-, pięcio- i siedmiowarstwowej. W procesie produkcji wykorzystuje się papier falisty oraz papier i karton przeznaczone na warstwy płaskie.

Maszyna stanowi kompletną linię technologiczną złożoną z kolejnych sekcji i mechanizmów, które realizują następujące operacje:

• podawanie papieru,

• podgrzewanie i nawilżanie,

• formowanie fali (falcowanie),

• nanoszenie kleju i łączenie warstw,

• suszenie i chłodzenie,

• cięcie wzdłużne z bigowaniem,

• cięcie poprzeczne,

• układanie gotowych arkuszy.

Najważniejszym etapem produkcji tektury falistej jest proces falcowania papieru oraz trwałe sklejenie wszystkich warstw w jednolitą strukturę.

Moduły i sekcje do agregatów falcujących

Zasada działania agregatu falcującego

Proces produkcji tektury falistej przebiega w kilku etapach:

Etap 1: Produkcja tektury dwuwarstwowej, w której jedna warstwa jest płaska, a druga falista

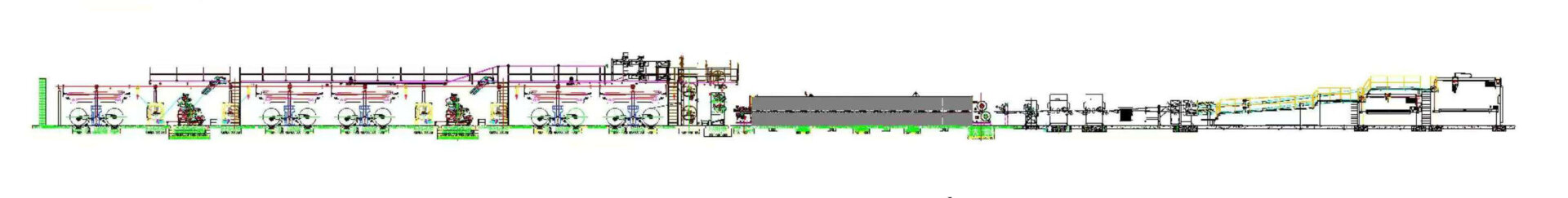

Poniżej przedstawiono uproszczony schemat agregatu falcującego do wytwarzania dwuwarstwowej tektury falistej:

Proces produkcji tektury falistej – krok po kroku

Proces produkcji tektury falistej przebiega według następującego schematu:

Rolki papieru dostarczane są na stojaki rozwijające za pomocą wózków poruszających się po szynach. Papier jest rozwijany i prowadzony do sekcji falcującej, gdzie dochodzi do procesu formowania fali oraz sklejenia z warstwą płaską. Powstały arkusz tektury dwuwarstwowej trafia przez most magazynujący do sekcji klejącej, gdzie nanoszony jest klej i przyklejana trzecia – płaska – warstwa.

Produkcja tektury pięciowarstwowej odbywa się na tej samej zasadzie, z tą różnicą, że wykorzystuje się dwa arkusze tektury dwuwarstwowej oraz dodatkową warstwę płaską.

Gotowy arkusz tektury trafia na stół susząco-chłodzący, następnie przechodzi przez cięcie wzdłużne z bigowaniem oraz cięcie poprzeczne. Uformowane arkusze są układane na stosy i trafiają do strefy pakowania.

Moduły i sekcje agregatu falcującego

W skład typowego agregatu falcującego wchodzą następujące sekcje i moduły technologiczne:

• rozwijaki papieru,

• sekcja falcująca (wałki falcujące),

• różnego typu podgrzewacze,

• most magazynujący (akumulacyjny),

• jednostka nanoszenia kleju,

• stół susząco-chłodzący,

• maszyna do cięcia wzdłużnego z bigowaniem,

• maszyna do cięcia poprzecznego,

• układarka arkuszy (stacker),

• system klejenia,

• system parowy,

• szyny i wózki do załadunku papieru.

Wyposażenie dodatkowe:

• klejowa kuchnia (system przygotowania kleju),

• zespół parowy,

• walce falcujące (wałki faliste),

• taśma (sukno) do stołu susząco-chłodzącego.

Konfiguracja agregatu falcującego zależy od rodzaju produkowanej tektury oraz zakładanej wydajności linii.
