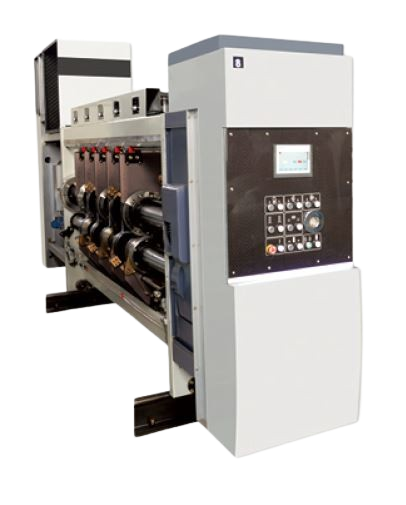

Moduł drukujący fleksograficzny do tektury falistej

Opublikowano: kwiecień 2025

Moduł drukujący fleksograficzny do tektury falistej przeznaczony jest do nanoszenia jednokolorowego nadruku bezpośrednio na arkusze kartonu falistego. Stanowi zintegrowaną część linii technologicznej do produkcji tektury i znajduje zastosowanie tam, gdzie konieczne jest oznaczenie, znakowanie lub wykonanie nadruku informacyjnego i brandingowego bezpośrednio w procesie produkcyjnym.

Zasada działania

Jednostka drukująca wykorzystuje elastyczne formy drukowe, montowane na wałkach, do nanoszenia obrazu za pomocą farb wodnych lub rozpuszczalnikowych. Arkusze kartonu transportowane są pomiędzy sekcjami za pomocą transferu próżniowego, co zapewnia ich stabilne prowadzenie i precyzyjne pasowanie kolorów. System może być wyposażony w rakiel komorowy, pompę membranową do cyrkulacji farby oraz automatyczny moduł czyszczący wałki.

Cechy i funkcje

Druk fleksograficzny inline w trybie jednostronnym
Transfer próżniowy arkuszy między sekcjami
Regulacja pozycji nadruku: ± 0,5 mm
Możliwość zastosowania płyty montażowej Masu lub wałka z formą
Rakiel podwójny, pojedynczy lub system wałek–wałek (opcjonalnie)
Pompa membranowa dwustronnego działania do systemu cyrkulacji farby
Automatyczne czyszczenie wałków drukujących
Automatyczne zatrzymanie po zakończeniu cyklu mycia
Oszczędność farby: do 0,5 kg na sekcję (przy systemie wałek–wałek)
Opcjonalna suszarka IR lub gorącym powietrzem
Czas pełnego czyszczenia układu – do 10 minut

Specyfikacja techniczna

Parametr	Wartość
Typ druku	Fleksograficzny, 1-kolorowy
Regulacja pozycji druku	± 0,5 mm
Transfer arkuszy	Próżniowy
System podawania farby	Rakiel / wałek–wałek
Pompa	Membranowa, podwójna
Czyszczenie	Automatyczne, sterowane
Suszenie	IR / gorące powietrze (opcja)

Zastosowanie

Moduł znajduje zastosowanie w liniach do produkcji tektury falistej, gdzie wymagany jest bezpośredni nadruk na gotowym arkuszu. Szczególnie sprawdza się przy produkcji:

opakowań transportowych z nadrukiem,
kartonów jednostkowych z oznaczeniem,
opakowań e-commerce z elementami brandingu.

Możliwości integracji / rozbudowy

Moduł drukujący może być integrowany z innymi sekcjami linii, takimi jak: sklejarka, przekrawacz, stacker. System umożliwia łatwe włączenie lub pominięcie modułu w zależności od specyfiki produkcji. Opcjonalnie dostępna jest wersja z suszeniem i szybkozłączami farbowymi.

Materiały dodatkowe

Dokumentacja techniczna modułu drukującego
Film prezentujący pracę jednostki (na życzenie)
